کابل زره دار (آرموردار) | محافظت مکانیکی برای محیطهای سخت

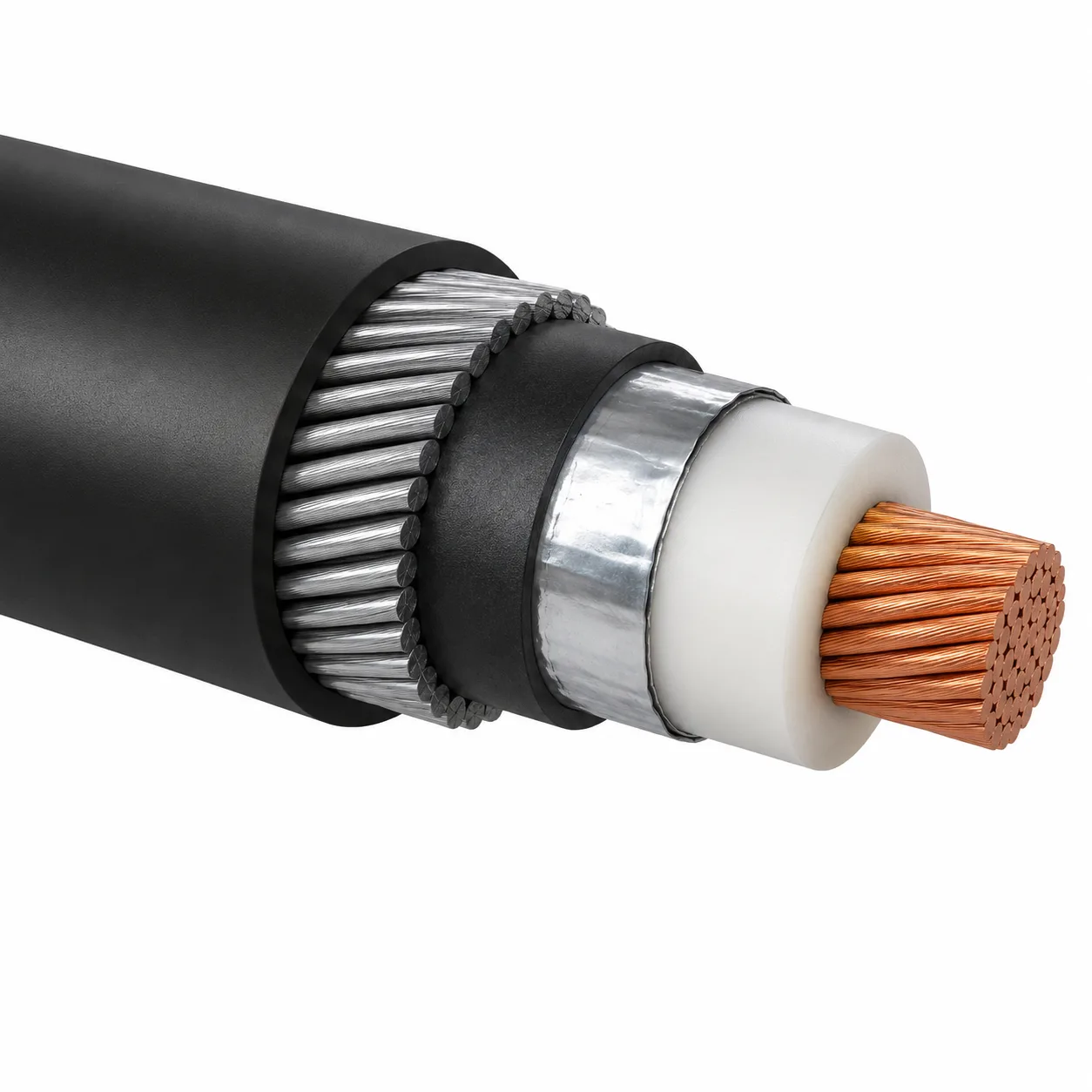

کابل زره دار اترک، بهترین راهکار برای انتقال برق در محیطهایی است که کابلهای معمولی توانایی تحمل شرایط را ندارند. این کابلها با داشتن یک لایه محافظ فلزی (زره) در برابر ضربه، فشار، سایش، کشش و حتی جوندگان مقاومت بالایی دارند.
زره این کابلها معمولاً از جنس فولاد گالوانیزه یا آلومینیوم ساخته میشود و بسته به نوع کاربرد، میتواند به صورت نواری (برای مقاومت متوسط) یا سیمی (برای مقاومت بالا) باشد.
ویژگیهای کلیدی
|
مشخصات |
توضیحات |
| حفاظت مکانیکی | مقاوم در برابر ضربه، فشار و سایش |
| مناسب برای دفن مستقیم | نیازی به لوله محافظ جداگانه نیست |
| مقاوم در برابر جوندگان | زره فلزی از نفوذ موش و سایر جانوران جلوگیری میکند |
| جنس هادی | مس خالص یا آلومینیوم (کلاس ۲ – رشتهای) |
| سطح مقطع | ۱/۵ تا ۳۰۰ میلیمتر مربع (بسته به نوع و تعداد رشته) |
| تعداد رشته | ۲ تا ۶۱ هسته (در مدل کنترل) |
| نوع عایق | PVC / XLPE (قابل انتخاب بر اساس ولتاژ و شرایط محیطی) |
| جنس زره | فولاد گالوانیزه (نواری یا سیمی) / آلومینیوم |
| روکش خارجی | PVC / LSZH / PE (مقاوم در برابر رطوبت و اشعه UV) |
| دمای کاری | ۳۰- تا ۷۰+ درجه سانتیگراد (بسته به نوع عایق) |
| استاندارد |
IEC 60502، DIN VDE 0276 |

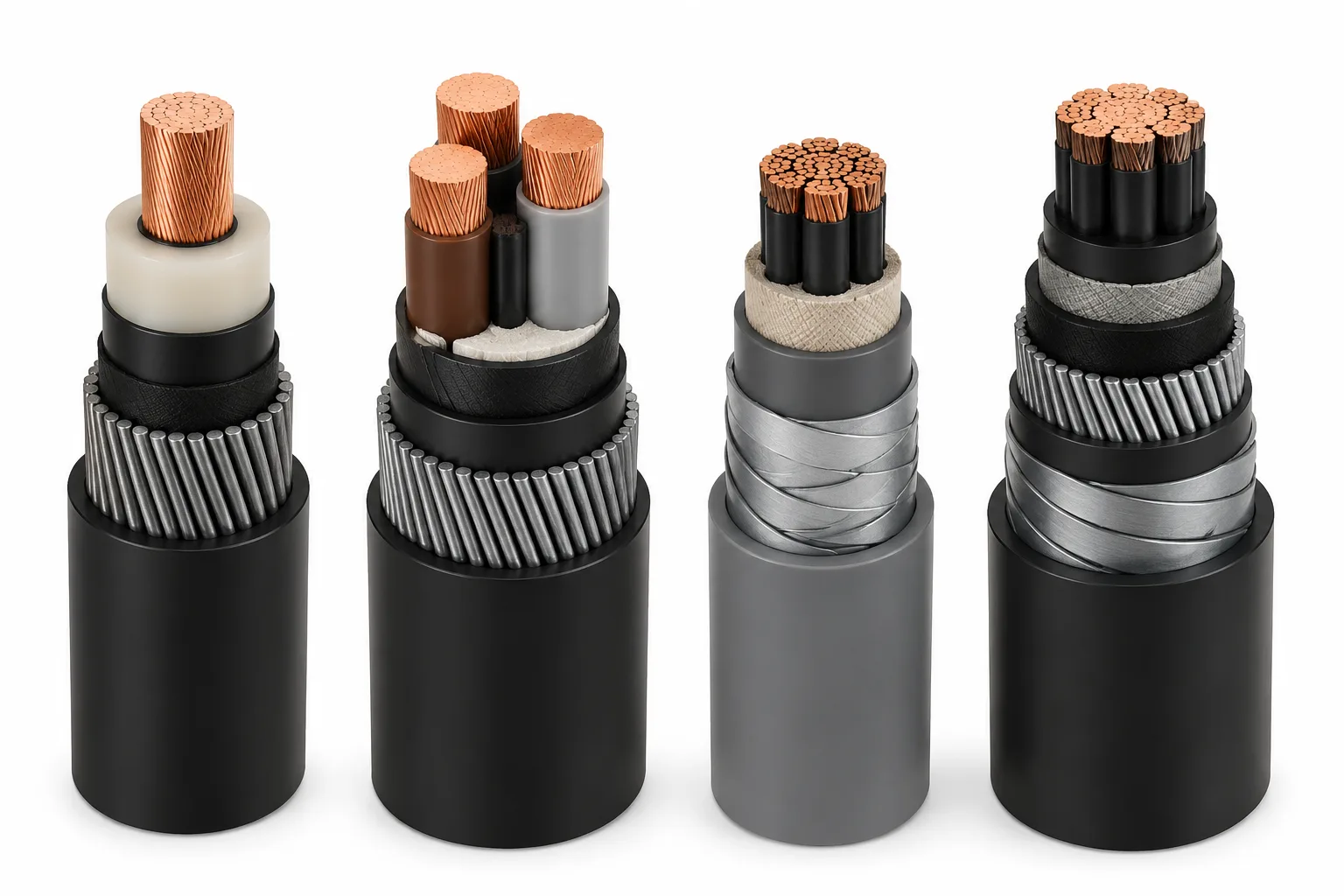

انواع کابل زره دار از نظر نوع آرمور
|
نوع آرمور |
جنس | کاربرد |
| زره نواری (Strip Armour) | نوار فولادی گالوانیزه | محیطهای داخلی، کانالهای زیرزمینی، فشار مکانیکی متوسط |
| زره سیمی (Wire Armour) | سیم فولادی گرد | دفن مستقیم، فشار مکانیکی بالا، مناطق بادخیز |
| زره آلومینیومی (AWA) | سیم آلومینیومی |
کابلهای تک رشته، رسانایی بهتر و جلوگیری از میدان مغناطیسی |
کاربردها
- دفن مستقیم در خاک: بدون نیاز به لوله و کانال محافظ
- صنایع نفت، گاز و پتروشیمی: محیطهای با مواد خورنده و خطرناک
- نیروگاهها و پستهای برق: انتقال انرژی در محیطهای پرتنش
- کارخانجات و صنایع سنگین: محل عبور ماشینآلات و ترافیک سنگین
- تأسیسات زیرزمینی و تونلها: محافظت در برابر رطوبت و فشار خاک
- مناطق با حضور جوندگان: جلوگیری از آسیبهای ناشی از موش و سایر جانوران
- پروژههای عمرانی بزرگ: مترو، فرودگاه، بیمارستان
مزایای کابل زره دار اترک
- حفاظت مکانیکی بیننظیر: لایه زره، کابل را در برابر ضربات فیزیکی، فشار و سایش محافظت میکند
- صرفهجویی در هزینه نصب: حذف نیاز به لولهها و کانالهای محافظ، فرآیند نصب را سادهتر و ارزانتر میکند
- مقاومت در برابر شرایط جوی سخت: مناسب برای مناطق مرطوب، بارانی و حتی دفن در خاک
- طول عمر بالا: محافظت همهجانبه، عمر مفید کابل را به طور قابل توجهی افزایش میدهد
- قابلیت تحمل کشش بالا: زره سیمی میتواند نیروی کششی قابل توجهی را تحمل کند
- مقاومت در برابر خوردگی: روکش خارجی و زره گالوانیزه، محافظت در برابر زنگ زدگی و مواد شیمیایی
نکات مهم برای انتخاب کابل آرموردار
انتخاب کابل زره دار مناسب برای پروژه شما، نیازمند توجه به چند عامل کلیدی است:
محیط نصب
نحوه نصب کابل تأثیر مستقیم بر نوع زره مورد نیاز دارد. برای دفن مستقیم در خاک، حتماً از کابل با زره سیمی فولادی (SWA) استفاده کنید. اما اگر کابل در داخل کانال، داکت یا لوله محافظ نصب میشود، زره نواری برای تحمل فشارهای معمولی کافی است.
نوع هادی
کابل مسی رسانایی بالاتری دارد و افت ولتاژ کمتری ایجاد میکند، اما قیمت آن بیشتر است. در مقابل، کابل آلومینیومی سبکتر و اقتصادیتر بوده و برای پروژههای بزرگ با بودجه محدود گزینه مناسبی محسوب میشود.
شرایط محیطی
شرایط محیط نقش مهمی در انتخاب روکش خارجی کابل دارد. در محیطهای با رطوبت بالا، از روکش PE که مقاومت عالی در برابر نفوذ رطوبت دارد استفاده کنید. در محیطهای بسته و حساس مانند بیمارستانها و مترو که خطر آتش وجود دارد، روکش LSZH (کم دود و بدون هالوژن) بهترین انتخاب است. در محیطهای صنعتی که مواد شیمیایی و روغن وجود دارد، باید از روکش مقاوم و مناسب استفاده شود.
وجود جوندگان
اگر کابل در مسیری نصب میشود که احتمال حضور موش، راسو یا سایر جوندگان وجود دارد، حتماً از زره فولادی استفاده کنید. جوندگان به راحتی میتوانند روکش پلاستیکی کابلهای معمولی را بجویند و باعث اتصالی و قطعی برق شوند.
نوع کابل
نوع کابل (تک رشته یا چند رشته) نیز در انتخاب جنس زره مؤثر است. برای کابلهای تک رشته (سینگل کر)، استفاده از زره فولادی ممکن است باعث ایجاد میدان مغناطیسی و تلفات انرژی شود. بنابراین برای کابلهای تک رشته معمولاً از زره آلومینیومی (AWA) استفاده میشود. برای کابلهای چند رشته، زره فولادی (SWA) گزینه استاندارد و مناسب است.
تیم فنی اترک آماده ارائه مشاوره رایگان برای انتخاب کابل زره دار مناسب بر اساس شرایط پروژه شماست.
