کابل 20 کیلو ولت | انتقال انرژی در شبکه‌های فشار متوسط

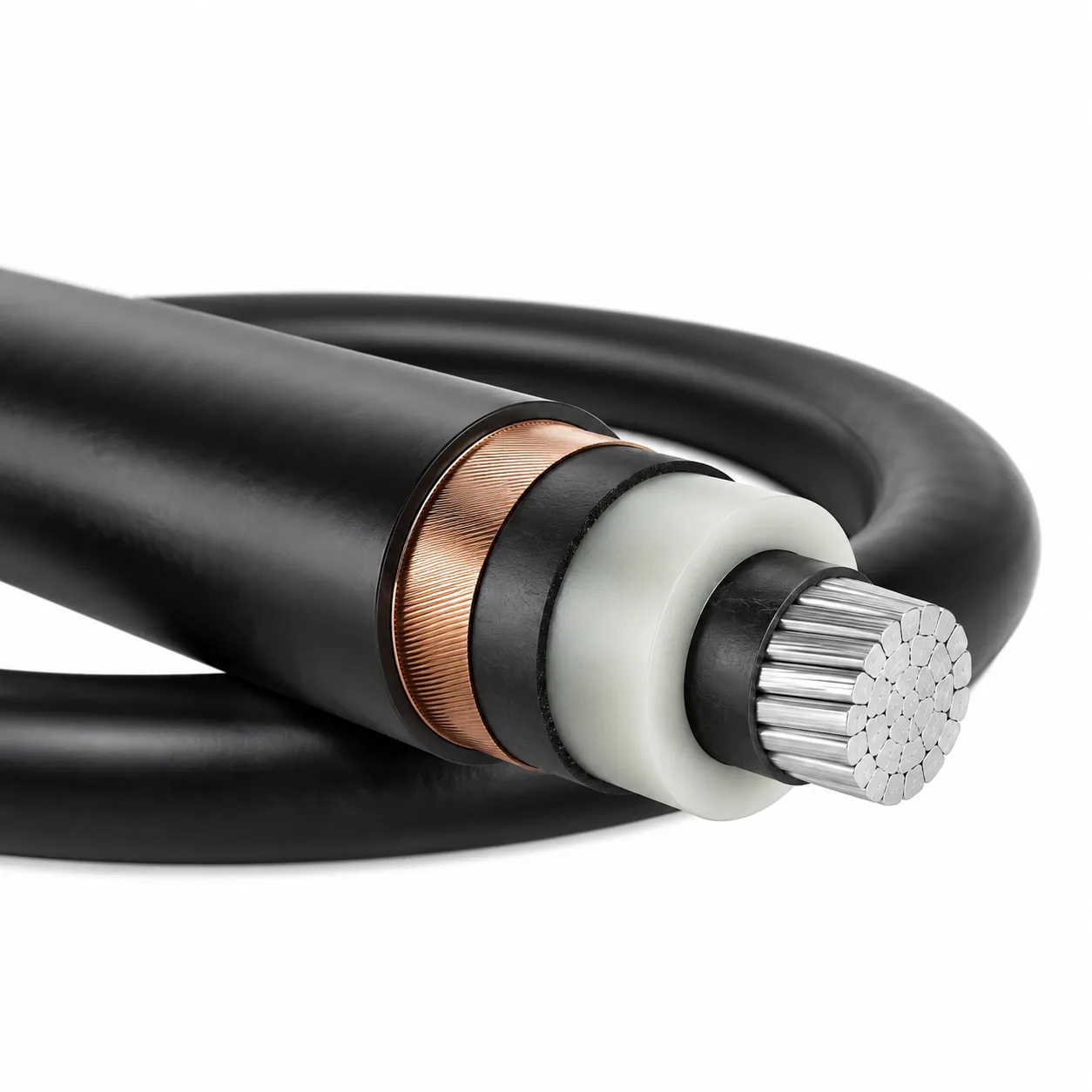

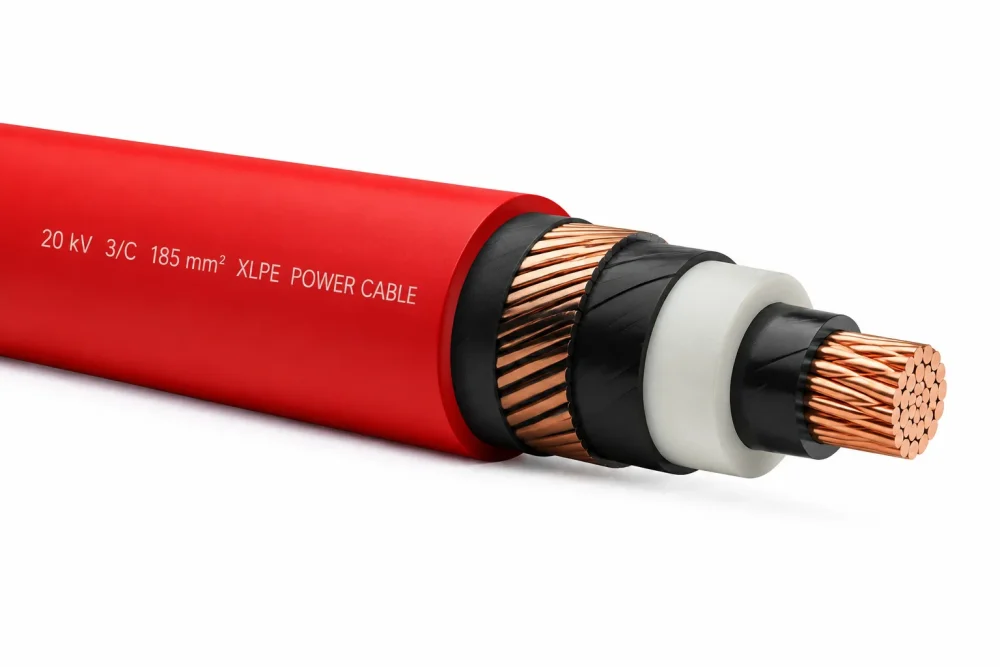

کابل 20 کیلو ولت اترک، محصولی تخصصی برای انتقال انرژی الکتریکی در شبکه‌های فشار متوسط (MV) است. این کابل‌ها برای ولتاژ نامی ۱۲/۲۰ کیلوولت (با حداکثر ولتاژ ۲۴ کیلوولت) طراحی شده‌اند و در پست‌های توزیع برق، نیروگاه‌ها، صنایع بزرگ و پروژه‌های زیرساختی کاربرد دارند. عایق XLPE (پلی‌اتیلن کراس لینک شده) و ساختار چندلایه، انتقال ایمن و پایدار انرژی را در طولانی‌مدت تضمین می‌کند.

جدول مشخصات فنی کابل 20 کیلوولت اترک

مشخصات	توضیحات
ولتاژ نامی U₀/U (Um)	۱۲/۲۰ (۲۴) کیلوولت
جنس هادی	مس خالص (کلاس ۲ رشته‌ای) / آلومینیوم (کلاس ۲ رشته‌ای)
سطح مقطع	۵۰ تا ۶۳۰ میلی‌متر مربع
تعداد رشته	۱ رشته (سینگل کر) / ۳ رشته (سه‌کر)
نوع عایق	XLPE (پلی‌اتیلن کراس لینک شده)
شیلد	سیم مسی / نوار آلومینیومی
روکش خارجی	PVC / PE / LSZH (قابل انتخاب بر اساس محیط نصب)
دمای کاری (معمول)	۹۰- تا ۹۰+ درجه سانتی‌گراد
دمای اتصال کوتاه (حداکثر ۵ ثانیه)	۲۵۰+ درجه سانتی‌گراد
حداقل شعاع خمش	۱۳ تا ۲۰ × قطر کلی کابل
استاندارد	IEC 60502، HD 620، DIN VDE 0276

کاربردها

• شبکه‌های توزیع برق فشار متوسط شهری و صنعتی
• اتصال ترانسفورماتورها به پست‌های توزیع
• نیروگاه‌ها و پست‌های برق
• تأسیسات صنعتی بزرگ و کارخانجات
• پروژه‌های زیرزمینی (دفن مستقیم در خاک یا کانال کابل)
• پارک‌های بادی و نیروگاه‌های تجدیدپذیر
• مناطق مرطوب و محیط‌های با الزامات ایمنی آتش‌سوزی (مدل LSZH)

مزایای کابل ۲۰ کیلو ولت اترک

• تحمل جریان بالا: هادی مسی یا آلومینیومی با سطح مقطع مناسب، قابلیت انتقال توان بالا را فراهم می‌کند
• عایق XLPE باکیفیت: مقاومت حرارتی و الکتریکی عالی، طول عمر بالا و تحمل دمای ۹۰ درجه سانتی‌گراد
• شیلد مسی حرفه‌ای: حفاظت در برابر نویز الکترومغناطیسی و اتصال کوتاه
• مقاوم در برابر رطوبت و اشعه UV: مناسب برای نصب در فضای باز، دفن مستقیم و مناطق مرطوب
• ایمنی در برابر آتش: مدل‌های LSZH (کم دود و بدون هالوژن) برای محیط‌های بسته و حساس



نکته فنی: کابل ۲۰ کیلوولت برای انتقال انرژی در شبکه‌های فشار متوسط طراحی شده و انتخاب سطح مقطع مناسب به عوامل زیر بستگی دارد:

• جریان مورد نیاز
• طول مسیر
• نوع نصب (هوایی/زیرزمینی)
• دمای محیط

تیم فنی اترک آماده ارائه مشاوره رایگان برای انتخاب دقیق کابل بر اساس مشخصات پروژه شماست.

نکات مهم برای انتخاب کابل 20 کیلو ولت

انتخاب کابل ۲۰ کیلوولت مناسب برای پروژه شما، نیازمند توجه به چند عامل کلیدی است:

نوع هادی

کابل مسی رسانایی بالاتری دارد و افت ولتاژ کمتری ایجاد می‌کند، اما قیمت آن بیشتر است. در مقابل، کابل آلومینیومی سبک‌تر و اقتصادی‌تر بوده و برای پروژه‌های بزرگ با بودجه محدود گزینه مناسبی محسوب می‌شود.

تعداد رشته

کابل تک رشته (سینگل کر) نصب ساده‌تری دارد و برای مسیرهای مستقیم مناسب است. کابل سه رشته جمع‌وجورتر بوده و فضای نصب کمتری اشغال می‌کند، اما خمش آن نسبت به نوع تک رشته محدودتر است.

نوع روکش

روکش PVC برای محیط‌های معمولی و خشک مناسب است. روکش PE مقاومت بالایی در برابر رطوبت و اشعه UV دارد و برای نصب در فضای باز و دفن مستقیم ایده‌آل است. روکش LSZH (کم دود و بدون هالوژن) برای محیط‌های بسته و حساس مانند بیمارستان‌ها، مترو و ساختمان‌های بلند که ایمنی در برابر آتش اولویت دارد، بهترین انتخاب است.

طول مسیر

هر چه مسیر کابل‌کشی طولانی‌تر باشد، افت ولتاژ بیشتری رخ می‌دهد. برای جبران این افت و رسیدن ولتاژ مناسب به مصرف‌کننده، باید از کابل با سطح مقطع بزرگتری استفاده کنید.

شرایط محیطی

در محیط‌هایی با دمای بالا یا رطوبت زیاد، کابل باید سطح مقطع بزرگتری داشته باشد تا بتواند جریان یکسان را بدون گرم شدن بیش از حد یا تخریب عایق منتقل کند. همچنین در محیط‌های مرطوب، استفاده از روکش PE یا LSZH ضروری است.تیم فنی اترک آماده ارائه مشاوره رایگان برای انتخاب کابل 20 کیلو ولت مناسب بر اساس نوع هادی، سطح مقطع، نوع روکش و شرایط پروژه شماست.



برای استعلام قیمت و ثبت سفارش با شماره 09153012434 تماس بگیرید. تیم اترک آماده پاسخگویی به شماست.
