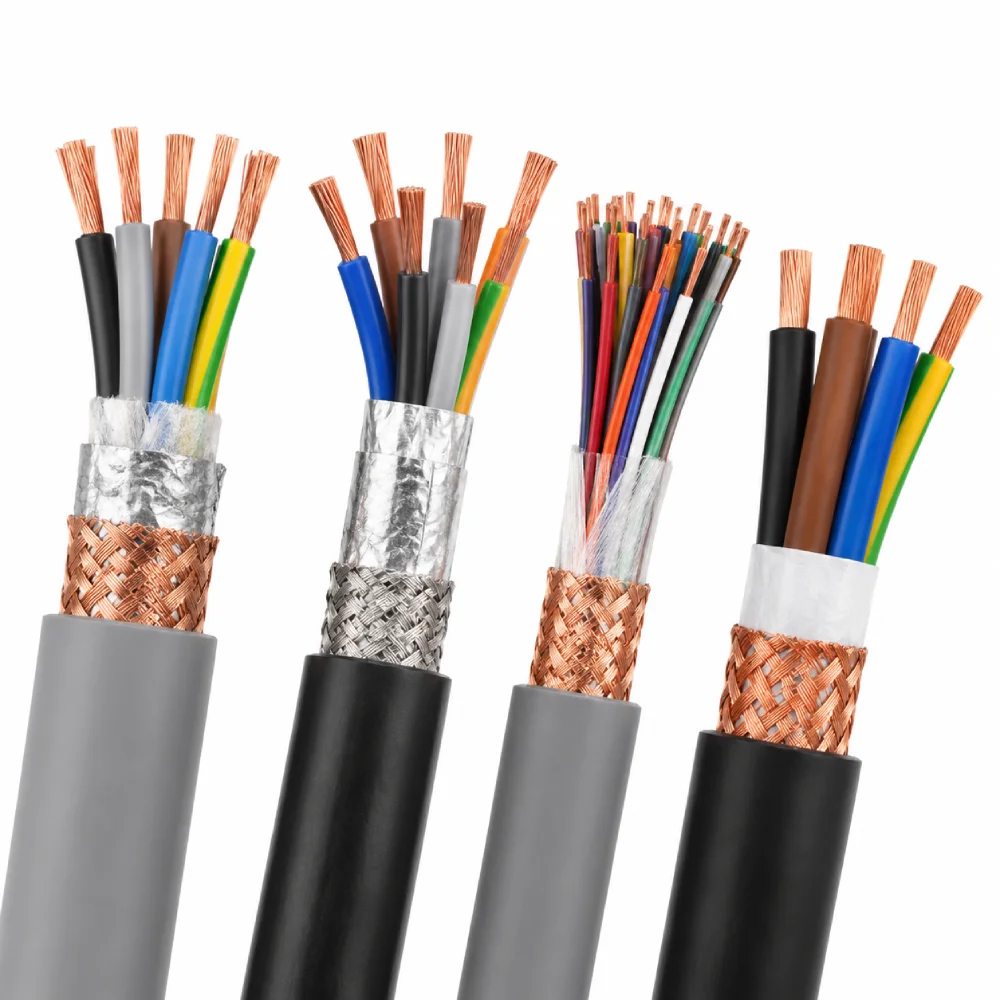

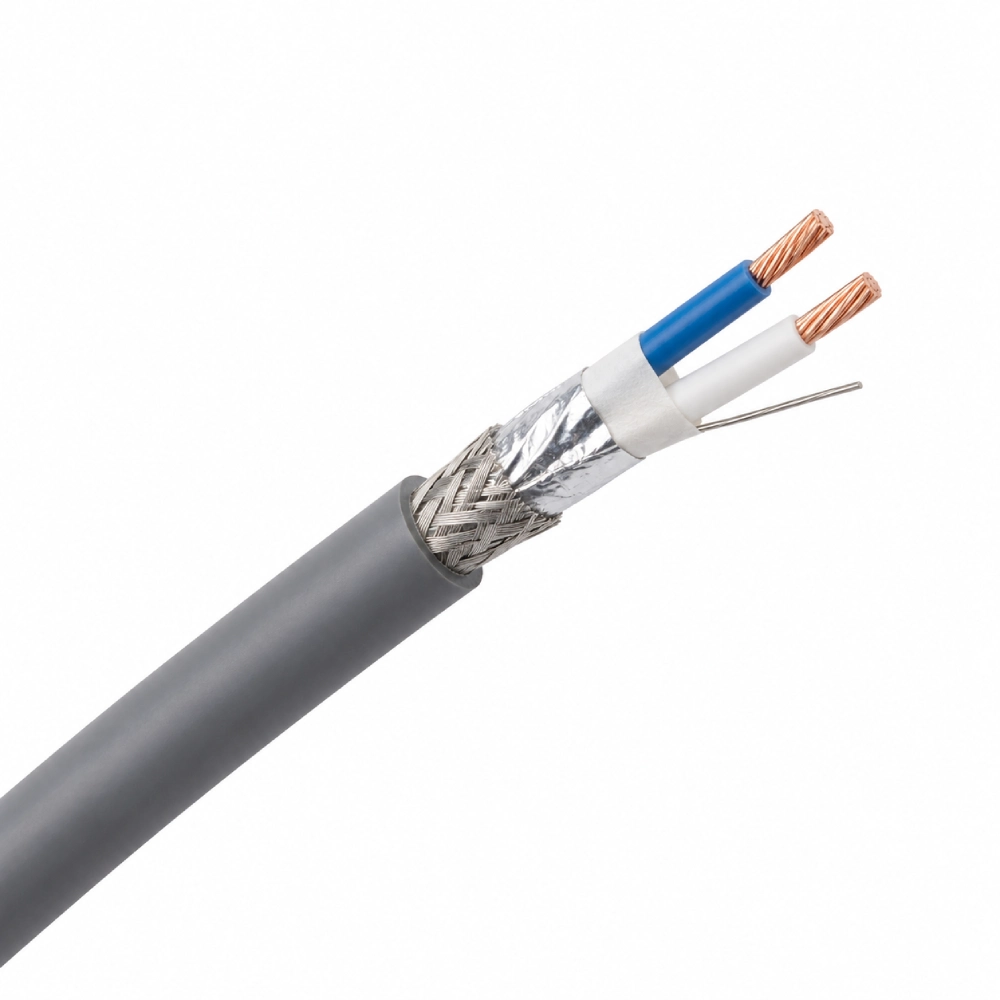

کابل ابزار دقیق | انتقال دقیق سیگنالهای کنترلی در صنایع حساس
کابل ابزار دقیق، یکی از حیاتیترین تجهیزات در سیستمهای کنترل و اتوماسیون صنعتی است که وظیفه انتقال سیگنالهای کمقدرت، دادههای اندازهگیری شده و اطلاعات کنترلی را از سنسورها، ترانسمیترها و تجهیزات فیلد به اتاق کنترل بر عهده دارد. این کابلها با طراحی ویژه خود، سیگنالها را با کمترین میزان نویز، تداخل الکترومغناطیسی و افت کیفیت منتقل میکنند. برخلاف کابلهای قدرت که انرژی الکتریکی را انتقال میدهند، کابلهای ابزار دقیق برای انتقال سیگنالهای حساس و ضعیف در سیستمهای اندازهگیری، پایش و کنترل فرآیندهای صنعتی طراحی شدهاند. این محصولات با بهرهگیری از هادی مسی با خلوص بالا، عایقبندی استاندارد و شیلدهای محافظ، دقت و پایداری عملکرد سیستمهای کنترلی را در صنایع نفت، گاز، پتروشیمی، نیروگاهها و کارخانجات تضمین میکنند.
ویژگی کابل ابزار دقیق
کاربردها
- صنایع نفت، گاز و پتروشیمی: کنترل و نظارت بر فرآیندهای حساس
- نیروگاهها و پالایشگاهها: انتقال دادههای اندازهگیری شده از دما، فشار، جریان و سطح مایعات
- سیستمهای کنترل و اتوماسیون صنعتی: اتصال سنسورها، ترانسمیترها و کنترلرها به مراکز کنترل
- کارخانجات و خطوط تولید: مانیتورینگ و کنترل فرآیندهای تولید
- سیستمهای ایمنی و اعلام حریق: انتقال سیگنالهای حیاتی در شرایط بحرانی
- آزمایشگاهها و مراکز اندازهگیری دقیق: کاربردهای نیازمند دقت بالا
- سیستمهای مانیتورینگ و اسکادا (SCADA): انتقال دادههای کنترلی و نظارتی
مزایای کابل ابزار دقیق اترک
- انتقال دقیق سیگنال: هادی مسی با خلوص بالا و ساختار زوجهای بههمتابیده، کیفیت سیگنال را در طول مسیر حفظ میکند
- مقاومت در برابر نویز و تداخل الکترومغناطیسی: شیلدهای فویل آلومینیومی و بافت مسی، از ورود نویزهای محیطی جلوگیری کرده و دقت سیگنال را تضمین میکنند
- انعطافپذیری بالا: هادی کلاس ۵ (نرم و رشتهای)، نصب در مسیرهای پرپیچوخم را آسان میکند
- مقاوم در برابر شرایط محیطی سخت: روکشهای مقاوم در برابر رطوبت، روغن، مواد شیمیایی و اشعه UV
- عایقبندی استاندارد: عایقهای PVC، PE و XLPE با تحمل دمایی مناسب برای محیطهای صنعتی
- قابلیت نصب در محیطهای خشن: مدلهای آرموردار با زره فولادی برای دفن مستقیم و محیطهای پرتنش
- تنوع در ساختار شیلد: قابل ارائه با شیلد کلی (OS)، شیلد زوجی (IS) و ترکیبی (OS+IS)
- ایمنی در برابر آتش: مدلهای ضد حریق با روکش LSZH برای محیطهای حساس
نکات مهم برای انتخاب کابل ابزار دقیق مشهد
| عامل | تأثیر بر انتخاب |
| محیط نصب | محیطهای پرنویز ← کابل با شیلد زوجی (IS) یا ترکیبی / محیطهای معمولی ← شیلد کلی (OS) |
| نوع شیلد | OS (کلی) ← کاهش نویز عمومی / IS (زوجی) ← کاهش تداخل بین زوجها / OS+IS ← حداکثر حفاظت |
| شرایط محیطی | رطوبت و مواد شیمیایی ← روکش PE یا سربدار / خطر آتش ← روکش LSZH یا ضد حریق / دفن مستقیم ← کابل آرموردار |
| نوع عایق | PVC ← مصارف عمومی و اقتصادی / PE ← کاهش تلفات و مقاومت در برابر رطوبت / XLPE ← تحمل دمای بالا |
| تعداد زوج | بر اساس تعداد سیگنالهای مورد انتقال (سنسورها و تجهیزات متصل) محاسبه میشود
|
| سطح مقطع | بر اساس مسافت انتقال و افت ولتاژ مجاز انتخاب میشود (هر چه مسافت طولانیتر، سطح مقطع بزرگتر) |
نکته تخصصی: در سیستمهای ابزار دقیق صنایع نفت و گاز و پتروشیمی، استفاده از کابلهای با شیلد زوجی مجزا (Individual Screen – IS) به همراه شیلد کلی (Overall Screen – OS) و روکش LSZH یا سربدار برای حداکثر محافظت در برابر نویز و شرایط خورنده توصیه میشود.
قیمت کابل ابزار دقیق
قیمت کابل ابزار دقیق بر اساس ساختار و مشخصات فنی آن تعیین میشود و مدلهای مختلف این کابل لزوماً قیمت یکسانی ندارند. تعداد زوج، سطح مقطع هادی، نوع شیلد، جنس عایق و روکش، آرموردار یا بدون آرمور بودن و طول سفارش از مهمترین مواردی هستند که در تعیین قیمت نهایی نقش دارند.
برای مثال، کابل ابزار دقیق دارای شیلد زوجی (IS) یا ساختار ترکیبی IS+OS به دلیل حفاظت بیشتر در برابر تداخل بین سیگنالها، با کابلهای دارای شیلد کلی تفاوت قیمت دارد. همچنین در محیطهایی که احتمال رطوبت، مواد شیمیایی یا خطر آتش وجود دارد، استفاده از روکشهای تخصصی مانند PE، LSZH یا سربدار میتواند هزینه محصول را افزایش دهد.
به دلیل تنوع بالای ساختار کابلهای ابزار دقیق، قیمت روز کابل ابزار دقیق پس از مشخص شدن مشخصات مورد نیاز پروژه اعلام میشود. برای استعلام قیمت، کافی است تعداد زوج، سطح مقطع، نوع شیلد، نوع روکش و متراژ تقریبی مورد نیاز را اعلام کنید.
خرید کابل ابزار دقیق
هنگام خرید کابل ابزار دقیق، انتخاب ارزانترین گزینه همیشه به معنای انتخاب مناسب نیست. این کابل وظیفه انتقال سیگنالهای حساس را بر عهده دارد و نوع شیلد، عایق و ساختار آن باید با شرایط سیستم کنترل و محیط نصب هماهنگ باشد.
اترک امکان تأمین کابل ابزار دقیق شیلددار، زوجی، ترکیبی، آرموردار و مدلهای مناسب محیطهای صنعتی و حساس را در ساختارهای مختلف فراهم میکند. کابلها میتوانند بر اساس تعداد سیگنالهای مورد نیاز، شرایط نصب و الزامات پروژه انتخاب و تأمین شوند.
اگر قصد خرید کابل ابزار دقیق در مشهد را دارید، میتوانید مشخصات پروژه، تعداد زوجها، نوع شیلد، شرایط محیطی و متراژ مورد نیاز را در اختیار کارشناسان اترک قرار دهید تا گزینه مناسب بررسی شود.
چه عواملی هنگام خرید کابل ابزار دقیق اهمیت بیشتری دارند؟
در این محصول، چند مشخصه فنی مستقیماً روی عملکرد سیستم کنترل تأثیر میگذارند:
تعداد زوج: تعداد زوجها باید متناسب با تعداد سیگنالها و تجهیزات متصل در نظر گرفته شود و در پروژههای بزرگ معمولاً ظرفیت رزرو نیز لحاظ میشود.
نوع شیلد: برای محیطهای دارای نویز الکترومغناطیسی، شیلد زوجی یا ساختار ترکیبی IS+OS میتواند حفاظت بیشتری از سیگنالها ایجاد کند.
نوع روکش: شرایط محیط نصب، میزان رطوبت، تماس با مواد شیمیایی و الزامات ایمنی حریق در انتخاب PVC، PE، LSZH یا روکشهای تخصصی مؤثر است.
آرمور: در مسیرهایی که کابل در معرض ضربه، فشار مکانیکی یا دفن مستقیم قرار دارد، مدل آرموردار گزینه مناسبتری است.
سطح مقطع: طول مسیر و مشخصات مدار باید هنگام تعیین سطح مقطع در نظر گرفته شود تا انتقال سیگنال با شرایط مطلوب انجام شود.
متراژ سفارش: طول مسیر و نحوه اجرای کابلکشی، مقدار کابل مورد نیاز و در نتیجه هزینه نهایی سفارش را مشخص میکند.
استعلام قیمت و سفارش کابل ابزار دقیق در مشهد
برای پروژههای نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، اتوماسیون صنعتی و سیستمهای کنترل، میتوانید مشخصات کابل مورد نیاز خود را برای کارشناسان اترک ارسال کنید. پس از بررسی ساختار مورد نیاز، قیمت روز کابل ابزار دقیق، مشخصات فنی و شرایط تأمین اعلام خواهد شد و امکان ثبت سفارش برای متراژ مورد نیاز پروژه فراهم است.
استعلام قیمت و خرید کابل ابزار دقیق: ۰۹۱۵۳۰۱۲۴۳۴
مشهد، خیابان سنایی، سنایی ۱۲ و ۱۴، شماره ۱۱۵
